产品介绍

描述

1、产品介绍Relay-P600系列微机综合保护测控装置是我公司面向广大用户及柜厂而推出的一款外观新颖、结构精简、功能强大、以取代传统继电器保护所带来的接线繁琐

1、产品介绍

Relay-P600系列微机综合保护测控装置是我公司面向广大用户及柜厂而推出的一款外观新颖、结构精简、功能强大、以取代传统继电器保护所带来的接线繁琐、校验费时、维护复杂的新型综合保护测控装置。模块化设计，便于现场维护和升级；智能化界面，便于现场测试和使用；具有通用性强、应用面广等诸多特点。适用于20KV及以下电压等级的直接接地或非直接接地电网的各类电气设备的主保护及后备保护。

该系列产品主要包括线路，变压器，电容器，电动机，PT等保护测控装置。可完成数据采集，保护动作，就地/远方控制，事件保存，信号输出，数据联网和上传的功能。

Relay-P600系列产品可采用分布式安装，也可集中组屏，也可根据用户需要任意改变配置，以满足不同方案要求。

2、技术参数

电流电压	装置工作电源	220V或110V；允许偏差±20％
	输入交流电压	57.74V或100V；允许偏差±30％
	输入交流电流	5A或1A
	输入交流频率	50Hz
功率消耗	直流回路	＜25W
	交流电压回路	＜0.5VA/相
	输入电流回路	＜1.0VA/相 (In=5A)；＜0.5VA/相 (In=1A)；
环境要求	温度范围	-20℃~+70℃
环境要求	相对湿度	0~98%

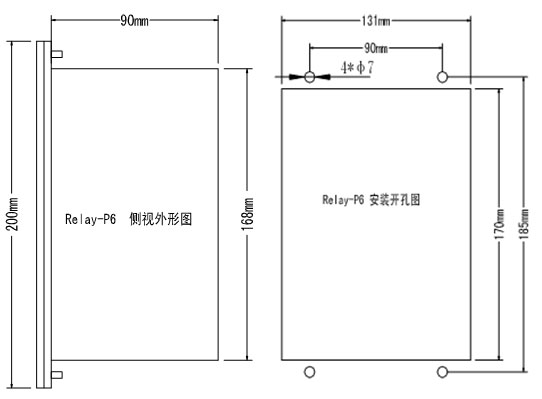

物理性能	外形尺寸	高×宽×深= 200×145×92
物理性能	重量	＜1.5Kg
绝缘性能	绝缘电阻	符合DL/T478-2001 4.10.2规定
	介质强度	符合DL/T478-2001 4.10.3规定
	冲击电压	符合DL/T478-2001 4.10.4规定
机械性能	振动	符合DL/T478-2001 4.13.1规定
	冲击	符合DL/T478-2001 4.13.2规定
	碰撞	符合DL/T478-2001 4.13.3规定
电磁兼容性能	辐射电磁场干扰试验	符合国标GB/T 14598.9-2002 规定3级
	快速瞬变干扰试验	符合国标GB/T 14598.10-1996 规定4级
	1M脉冲群干扰试验	符合国标GB/T 14598.13-1998 规定3级
	静电放电试验	符合国标GB/T 14598.14-1998 规定4级

3.保护参数

保护参数	电流幅值	0.1In~30In
	电压幅值	0.5~120V
	时间定值	0.01~100s
	定值整定步长	0.01
	定值误差	<5%
遥信参数	遥信路数	12路
	分辨率	<1 ms（遥信去抖时间可整定）
	回路电压	DC 24V

4、选型

装置型号说明及保护功能配置	装置型号	Relay-P631	Relay-P623	Relay-P641	Relay-P661
	装置名称	线路保护单元	变压器保护单元	电容器保护单元	电动机保护单元
	装置说明	适用于进线、线路、出线、母联等保护测控	适用于接地变、站用变等变压器保护测控	适用于电容器组保护测控	适用于电动机保护测控
	过流速断	■	■	■	■
	限时速断	■	■	■	■
	定时限过流	■	■	■	■
	过流反时限	■	■	■	■
	过负荷告警	■	■	■	■
	零序过流	■	■	■	■
	负序过流	■	■	■	■
	零序过压	■	■	■	■
	绝缘监视	■	■	■	■
	重合闸	■
	过电压	■	■	■	■
	低电压	■	■	■	■
	母线异常	■	■	■	■
	轻瓦斯高温		■
	重瓦斯超温		■
	非电量备用		■
	非电量1			■	■
	非电量2			■	■
	启动过长				■
	堵转保护				■
