产品介绍

描述

1、产品介绍Meter-X系列多功能电力仪表,是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求面设计的智能化电力仪表,具备完善的通信联网功能及开关量输

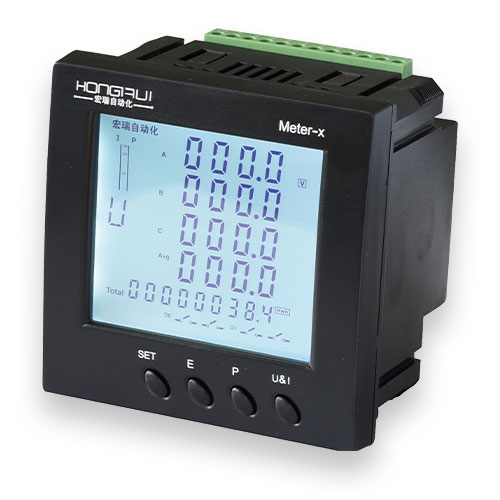

1、产品介绍

Meter-X系列多功能电力仪表,是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求面设计的智能化电力仪表,具备完善的通信联网功能及开关量输入/输出功能电流电压变比可通过面板按键设置,从而实现远程“遥测、遥控、遥信”三遥功能,非常适于实时电力监控系统。它能高精度的测量所有常用的电参数,如电流、电压、频率、有功功率、无功功率、视在功率、功率因数、电能、剩余电流、电缆温度等。

该表具有极高的性能价格比,可以直接取代常规电力变动器及测量仪表。作为一种先进的智能化、数字化的前端采集元件,该系列仪表已广泛应用于各种控制系统和能源管理系统中。

2、技术参数




参数

接线

三相四线    三相三线

量程

400V/100V

过载

持续1.2   瞬时2

功耗

<1VA

量程

5A/1A

过裁

持续1.2  瞬时2

功耗

<1VA

频率

40-65 Hz

电源

AC220V ( )或者AC380V或者AC/DC12-24VAC/DC80-270V

电能脉冲

无源光耦集电极输出 固定脉宽80mS 20%

通讯

RS485通讯接口,物理层隔离符合国际标准的MODBUS—RTU协议 通讯速度1200-9600校验方式N81,E81,O81

模拟输出

0/4~20mA05/10V变送输出 可编程设置変送项目和对应值

継电器输出

可编程遥控/报警继电器输出容5A/250VAC 5A/30VDC

可编程报警电量,开关输入,模拟输入或者遥控方式

遥测

遥测开关输入测,无源干结点输入 可编程关联报警输出

模拟输入

0/4~20mA模拟量输入测量 可编程报警输出

等级

电最0.5        有功电能:0.5S     无功电能:1               模拟出:0.5       频率:±0.1Hz

显示方式

高清液晶显示

环境

工作温度-10-70C           储存温度-20 75EJC

安全

绝缘:信号,电源,输出端子对壳电阻>5MΏ   耐压,信号输入,电源>AC2KV

外形

120*120   96*96  80*80   72*72    48*48

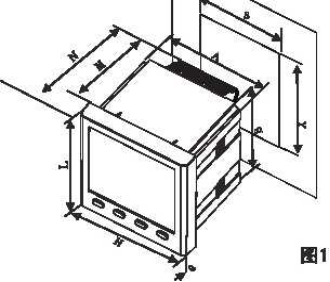

3仪表尺寸

安装尺寸;AXB

开孔尺寸:SXY

面板尺寸;LXH (单位mm)




外形尺寸mm)

屏装配合尺寸 (mm)

开孔尺寸 (mm)

总长(mm)

深度 (mm)

120X120

110X110

111X111

93

78

96X96

91X91

92X92

93

78

80X80

75X75

76X76

71

68

72X72

67X67

68X68

71

68

45X48

45X45

46*46

71

68
