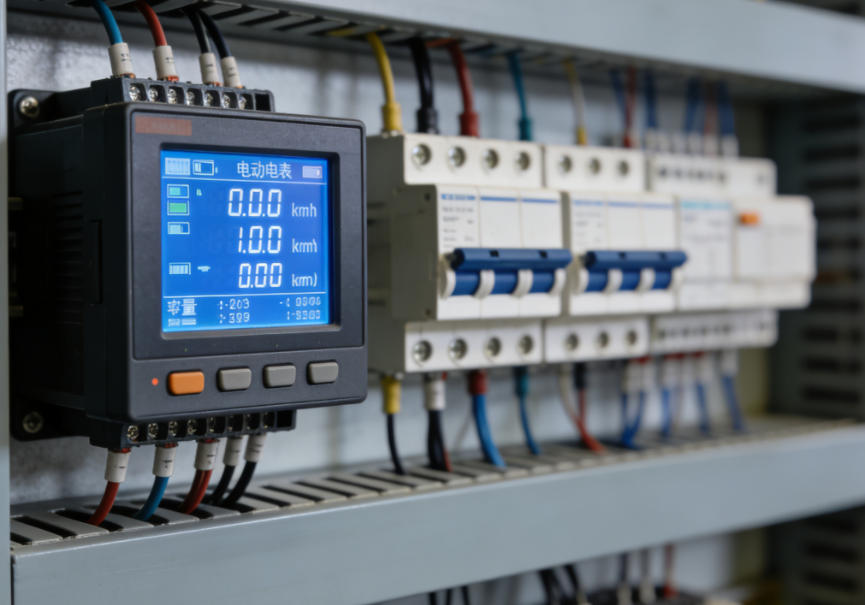

在工厂车间、商业楼宇的配电房里，多功能电力仪表是不可或缺的“电力哨兵”。它集电压、电流、功率、电能等参数监测于一体，还能实现数据上传、故障报警等功能，是保障用电安全、优化能耗管理的核心设备。很多用户在选购和使用时容易陷入“参数迷茫”，本文从选型技巧、安装规范、功能应用到维护要点，整理出超实用指南，帮你把仪表用对、用好。
一、选型避坑：3个核心参数别选错
选对
仪表是基础，不少人因忽视关键参数导致测量不准或无法适配系统。重点关注以下三点：
1. 量程匹配系统规格：电压需对应配电系统额定值（如AC 220V/380V），电流要结合互感器变比（常见100/5A、200/5A），若量程过小易烧毁仪表，过大则测量精度下降。比如工业车间常用400V系统，就需选电压量程覆盖0-450V的型号。
2. 精度等级适配场景：精度直接影响数据可靠性，不同场景要求不同。普通监测选0.5S级即可，数据中心、精密生产等对计量要求高的场景，建议升级到0.2S级，其误差可控制在0.2%以内，满足节能审计需求。
3. 功能按需取舍不贪多：基础款满足电压、电流、功率实时显示，若需远程管理，要选带RS485通讯接口、支持Modbus协议的型号，可接入电力监控系统；涉及能耗统计，需确认具备分时计量、电能累计功能；变频器附近使用，需额外关注谐波测量（≥21次）功能，避免干扰影响数据。
二、安装规范：4步保障测量精准
正确安装是仪表精准运行的关键，错误操作可能导致数据偏差甚至安全隐患，按以下步骤操作：
1. 选对安装位置防干扰：远离变频器、接触器等强电磁设备（间距≥30cm），避免电磁辐射影响测量；安装在通风干燥处，环境温度控制在-20℃~60℃，湿度不超过85%，防止仪表受潮损坏。
2. 接线严格区分回路：电流回路必须串联接入，电压回路需并联接入，严禁反接或短路。接线时注意：电流线用1.5-2.5平方毫米铜芯线，电压线用1.0平方毫米以上铜芯线，拧紧端子螺丝防止接触不良，互感器二次侧务必可靠接地。
3. 布线分离减少干扰：信号线与动力线分开布线，间距≥10cm，交叉时采用垂直交叉方式，避免动力线的电磁干扰影响通讯和测量精度；通讯线建议使用屏蔽线，两端接地增强抗干扰能力。
4. 通电前做好检查：核对接线图确认无错接、漏接，用万用表检测电压、电流回路无短路后，再合闸通电。通电后观察仪表显示是否正常，若出现乱码或无显示，立即断电排查。
三、功能活用：让仪表成为管理好帮手
多功能仪表的价值不仅是监测，更在于通过功能应用提升用电管理效率，核心功能用法如下：
1. 实时监测与异常预警：默认界面显示电压、电流、功率因数等核心参数，通过面板按键切换可查看谐波含量、电能曲线。重点关注功率因数，若低于0.85，需及时启动无功补偿装置，避免供电局罚款；设置过压、过流报警阈值，触发时仪表会通过指示灯闪烁、继电器输出联动报警，第一时间排查故障。
2. 远程管理与数据追溯：将仪表接入电力监控平台后，可远程实时查看数据、生成报表，无需人工现场抄表。通过历史数据对比，能快速定位高能耗设备，比如发现某台电机功率异常偏高，可及时检修避免能源浪费。
3. 能耗统计助力节能：利用分时计量功能，统计峰、谷、平段电能消耗，结合电价政策调整用电策略，比如将高能耗生产安排在谷段，降低用电成本。部分智能仪表还支持能耗分类统计，为节能改造提供数据支撑。
四、日常维护：延长寿命的4个要点
仪表寿命与维护密切相关，做好以下工作可延长使用寿命至8-10年：
1. 每月清洁仪表面板灰尘，用干布擦拭，避免水分进入内部；检查接线端子是否松动，尤其在振动较大的车间，需定期加固。
2. 每季度校准一次测量精度，可联系厂家或第三方机构，确保数据准确，避免因精度漂移导致计量误差。
3. 每年检查通讯链路，测试数据传输是否稳定，更换老化的通讯线，确保远程管理功能正常。
4. 遇到故障先断电排查，常见问题可按此处理：无显示查电源和接线，数据不准核互感器变比，通讯失败检查地址和波特率，报警误触发重新校准阈值。
多功能电力仪表是用电管理的“核心中枢”，从选型到运维的每一步都不能马虎。遵循本文的实用技巧，不仅能避开常见误区，还能充分发挥仪表的功能优势，为工业生产、商业建筑等场景提供可靠的电力数据支撑，助力实现安全用电、节能降耗的目标
