多功能电力仪表的操作设置

多功能电力仪表的操作设置

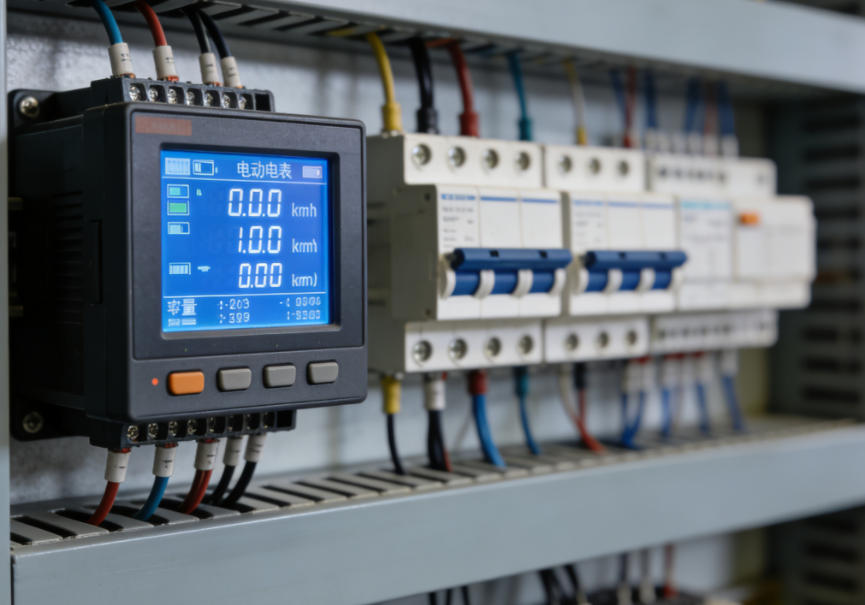

多功能电力仪表，这款仪表能同时监测并显示电流、电压、频率、功率（包括有功和无功）以及功率因数等多种电力参数。此外，它还能进行通讯、变送、谐波分析等操作，可谓一表多用。由于它集成了众多单一电力测量仪表的功能，因此能够替代传统的电流表、电压表、电能表等，从而在一定程度上降低了运营成本，并简化了现场施工人员的布线和维护工作。

接下来，我们重点讲解多功能电力仪表的PT/CT变比设置步骤。以WHC660型号为例，启动仪表后，首先按下SET键，随后按回车键，此时会进入密码验证界面。输入正确的设置密码后，再按回车键，即可进入设置主界面。在这个界面上，你会首先看到BUS（通讯参数）的设置选项。继续按SET键，屏幕将显示IN，这代表输入信号的设置。

在此，我们暂时跳过这一步，继续往下设置。当屏幕显示PT1.H时，表示需要输入电压一次侧的高位数值。例如，如果要输入10万伏，那么在这里就输入10，然后在PT1.L的低位输入四个0，这样高位和低位组合起来就是00100000伏，即10万伏。接着，我们再设置PT2，也就是仪表的二次侧电压。比如，我们设置为380V，直接按回车键即可。

至于电流变比CT的数值设置，这里的CT1代表电流一次侧的数值。举个例子，如果现场一次侧电流值是50A，而二次侧电流是5A，那么我们就在CT1处输入50，然后按回车键；接着在CT2处输入5，这样就完成了电流变比的设置。

最后一步是保存设置。多次按下SET键，直到屏幕上出现是否保存的选项。选择YES后，再按下回车键，所有的设置就被成功保存了！

整个操作过程相对简单直观，而多功能电力仪表的广泛应用也证明了它在电力系统中的重要地位。无论是配电自动化系统、能源管理系统还是楼宇自动化等领域，多功能电力仪表都发挥着不可或缺的作用。
