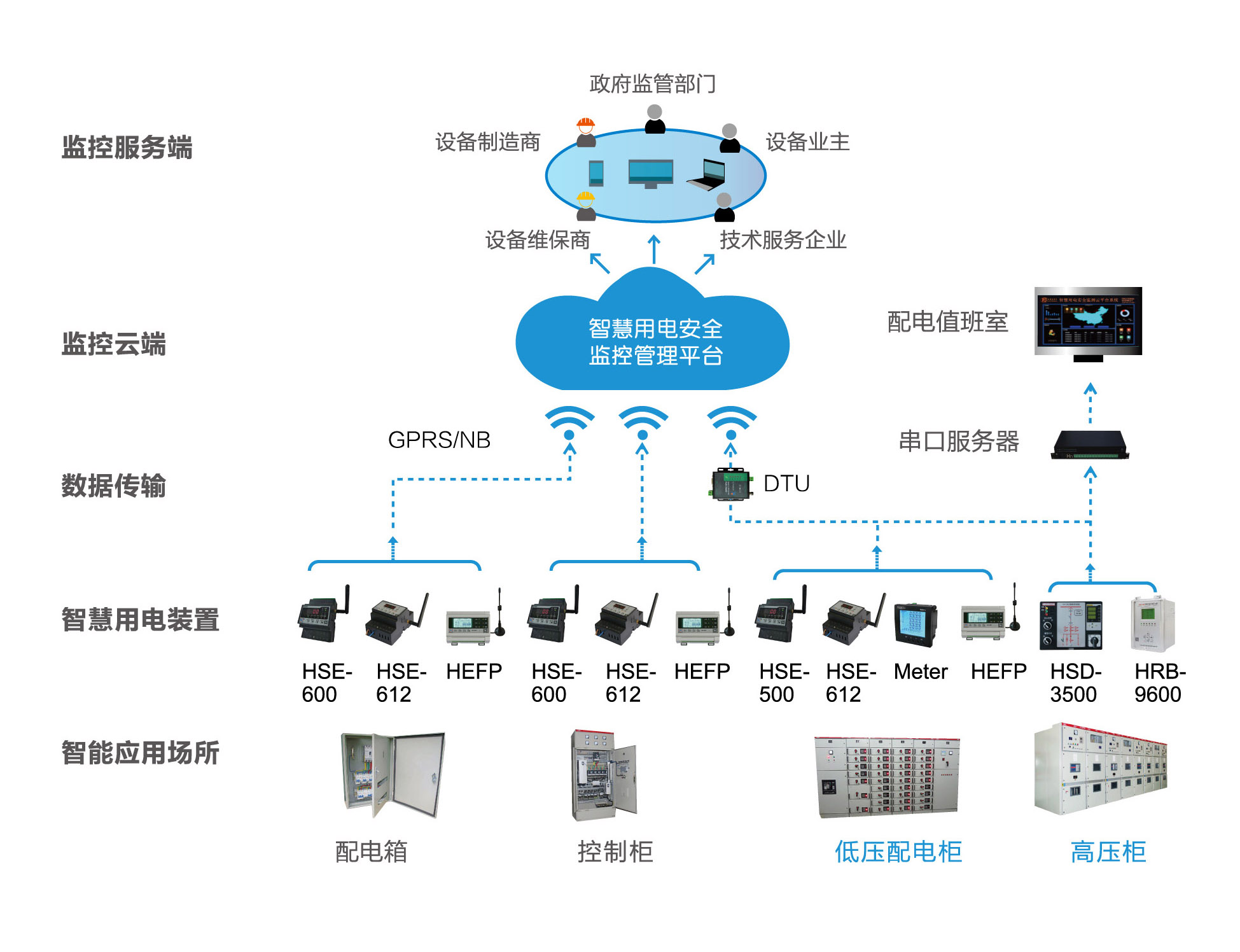

智慧用电系统组织架构：

系统由传感终端(智慧用电装置),数据传输，监控云端，监控服务端组成

主要应用产品：

型号	名称	功能
HSE-600	综合式智慧用电安全监测装置	监测供电设备各电参量，具有过载、短路、过压、欠压，缺相，三相不平衡，及剩余电流和温度超限报警等
HSE-612	测温式智慧用电安全监测装置	监测供电设备多达12路的电缆温度，并越限报警
HSE-500	电力能耗监测终端	电能计量，电量监测，脉冲输出
HEFP	电气火灾探测器	监测剩余电流和温度信号并越限报警
Meter	多功能电力仪表	监测电压、电流、功率、电度、谐波等电参量及电能质量参数
HRB-9600	微机综合保护测控装置	综合保护功能，具有数据采集与处理，控制与远动，事件记录与存储，友好的人机界面
HSD-3500	智能操控装置	智能化模拟动态指示，温湿度控制、防误语音提示，多种操作旋钮和转换开关

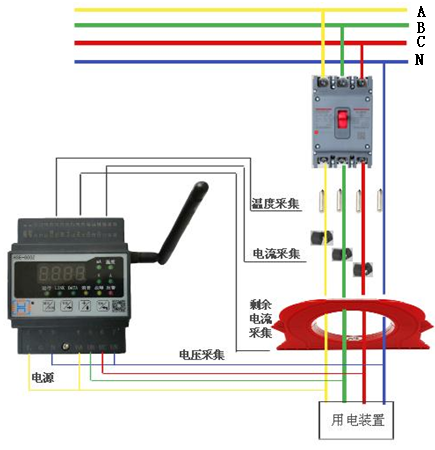

HSE-600现场安装示意图


主要功能：

Ø 提供三相/单相回路电压、电流等参数监测；功率、功率因数、电度值可通过后台监控查看；

Ø 提供1路剩余电流、4路温度参数监测；

Ø 提供1路继电器节点输出（过压、欠压、短路、过载、缺相等电气故障时）；

Ø 具有声光报警功能；

Ø RS485通信接口，有效通信距离最大1200m；

Ø 内置GPRS无线模块；

Ø 可采用标准导轨式安装，也可盘面开孔安装；

技术参数

Ø 工作电源:85～264VAC/100～400VDC；

Ø 使用环境温度：-20～+60℃；

Ø 电参数监测精度：电压及电流0.2级，其他0.5级；

Ø 剩余电流监测范围：20～1100mA，精度0.2级；

Ø 温度监测范围：0～145ºC，精度±1ºC；

Ø 自身功耗小于5W；

Ø 电压监测额定值220V；

Ø 电流监测额定值5A；

云平台系统简介

“HSE智慧用电安全监测云平台系统”综合利用物联网、云计算、大数据等现代信息技术，采用“感、传、知、用”等技术手段，通过传感终端，将电气数据实时传送至云平台，统一管理电气安全隐患。实现从现场到云端，从云端到监控服务端的高效传输，用户可以利用PC、手机、平板电脑等多种终端实现对安全监测云平台的访问，进行多维度智能检测、分析、报警、远控、维保等安全管理，实现24小时数据采集，多平台警报推送。利用该系统为用户提供的低成本专业服务，一体化防控措施，能有效提升企业的安全管理和电气设备安全水平，以实现用电安全全面保障。
