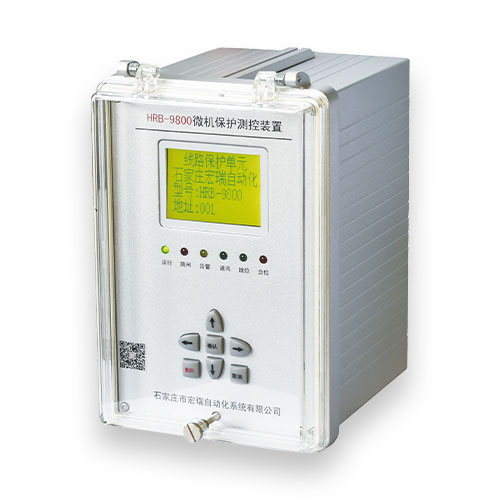

微机综合保护测控装置
产品简介：

1、产品介绍HRB-9800系列微机保护测控装置采用了国际先进的DSP和SMT技术及灵活的现场总线技术，适用于各种电压等级，如110KV,35KV,10KV开闭

型号：HRB-9800系列

发布时间：2020-07-21

性质：生产厂家

访问量：

服务热线

031185326369

立即咨询

产品中心

product

新闻中心

News Center
电气火灾监控探测器：构筑建筑安全的“防火
国内首单水电公募REITs项目获批
能源助力医疗巨头，实现绿色发展
能源行业数智化变革再提速
虚拟电厂的底层逻辑
产品介绍

描述

1、产品介绍HRB-9800系列微机保护测控装置采用了国际先进的DSP和SMT技术及灵活的现场总线技术，适用于各种电压等级，如110KV,35KV,10KV开闭

1、产品介绍

HRB-9800系列微机保护测控装置采用了国际先进的DSP和SMT技术及灵活的现场总线技术，适用于各种电压等级，如110KV,35KV,10KV开闭所，用户变电站，用户配电站，发电厂综合自动化应用。广泛应用于电力、水利、交通、建筑、石油、化工、煤炭、冶金等行业。

该系列产品包括线路，厂用变，电容器，母联，PT，备用电源自投，变压器差动，变压器后备，电动机，电动机差动，发电机差动，发电机后备，发电机接地等保护测控装置。可完成变电站的保护、测量、控制、信号、PT并列/解列、低周减载等功能。

HRB-9800系列产品可采用分布式安装，也可集中组屏，也可根据用户需要任意改变配置，以满足不同方案要求。



2、技术参数



电流电压

装置工作电源

85V～265V

输入交流电压

57.74V或100V；允许偏差±30％

输入交流电流

5A或1A

输入交流频率

50Hz

功率消耗

直流回路

＜15W

交流电压回路

＜0.5VA/相

输入电流回路

＜1.0VA/相 (In=5A)；

＜0.5VA/相 (In=1A)；

环境要求

温度范围

-20℃~+70℃

相对湿度

0~98%

物理性能

外形尺寸

高×宽×深=200×145×92（含端子接线）

重量

＜2Kg

绝缘性能

绝缘电阻

符合DL/T478-2001 4.10.2规定

介质强度

符合DL/T478-2001 4.10.3规定

冲击电压

符合DL/T478-2001 4.10.4规定

机械性能

振动

符合DL/T478-2001 4.13.1规定

冲击

符合DL/T478-2001 4.13.2规定

碰撞

符合DL/T478-2001 4.13.3规定

电磁兼容

辐射电磁场干扰试验

符合国标GB/T 14598.9-2002 规定3级

快速瞬变干扰试验

符合国标GB/T 14598.10-1996 规定4级

1M脉冲群干扰试验

符合国标GB/T 14598.13-1998 规定3级

静电放电试验

符合国标GB/T 14598.14-1998 规定4级



3、保护参数



保护参数

电流幅值

0.1In~30In

电压幅值

0.5~120V

时间定值

0.01~100s

定值整定步长

0.01

定值误差

<3%

遥信参数

遥信路数

12路

分辨率

<2 ms

回路电压

DC24V（装置自供）







4、选型

装置型号

HRB-9831

HRB-9823

HRB-9841

HRB-9861

HRB-9871

装置名称

线路保护

变压器保护

电容器保护

电动机保护

电压综合保护

过流速断

■

■

■

■


限时速断

■

■

■

■


定时限过流

■

■

■

■


反时限过流

■

■

■

■


过负荷告警

■

■

■

■


零序过流

■

■

■

■


零序过流反时限

■

■




低侧零序过流


■




低侧零序过流反时限


■




负序过流

■

■

■

■


零序过压

■

■

■

■

■

重合闸

■





过电压

■

■

■

■

■

低电压

■

■

■

■

■

母线异常

■

■

■

■


轻瓦斯告警


■




重瓦斯跳闸


■




高温告警


■




超温跳闸


■




非电量1



■

■


非电量2



■

■


启动过长




■


堵转保护




■


断线告警





■

TV并列





■

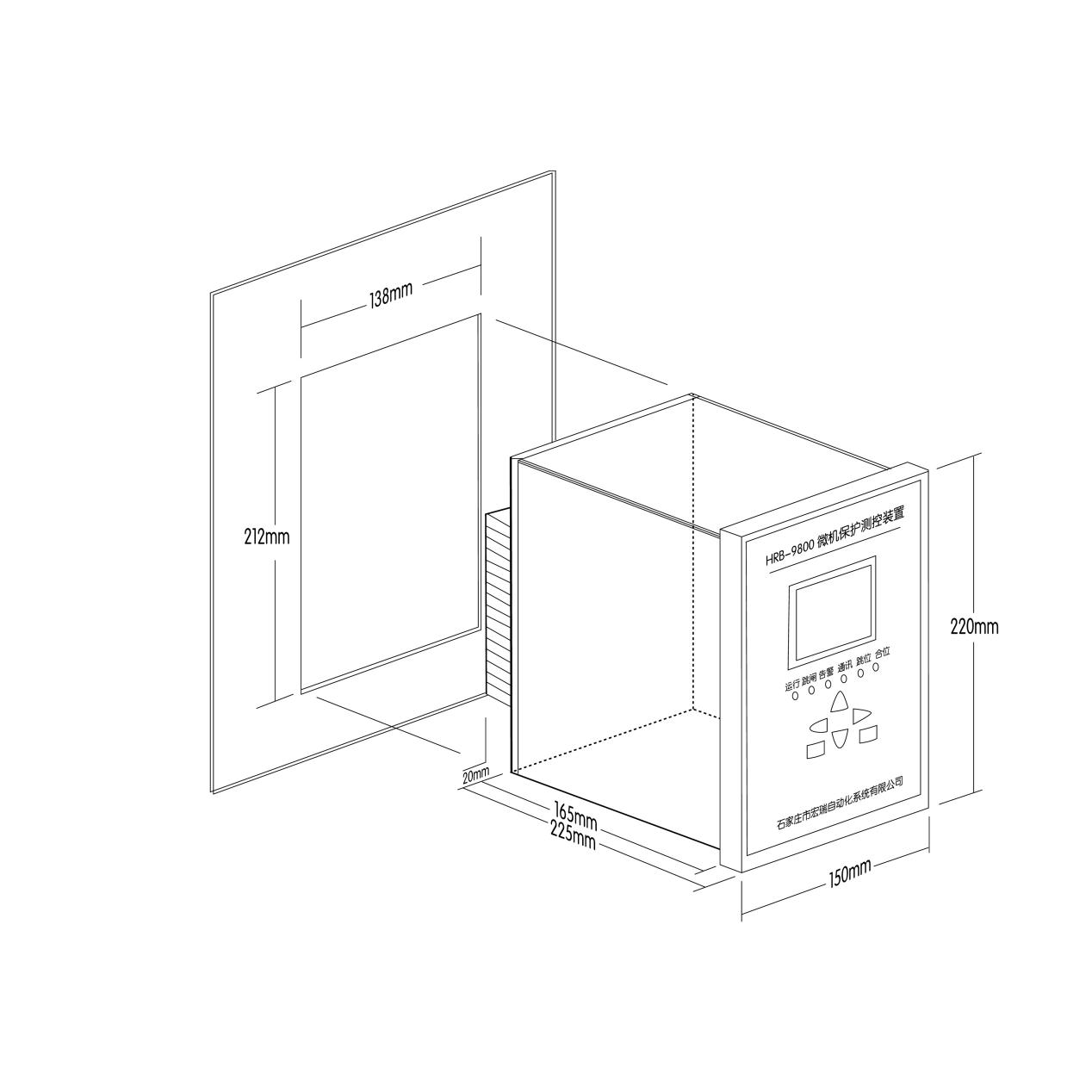

5、尺寸
